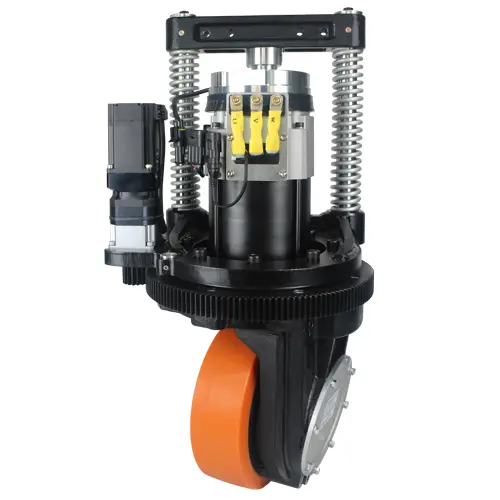

Rueda de tracción vertical HL230 con suspensión

Volantes verticales especiales para carretillas elevadoras AGV, motores de movimiento de inducción de CA y servomotores absolutos de dirección; admite varios métodos de control como buses CANopen, Modbus, EtherCAT y pulsos; el proceso maduro de la caja de cambios tiene las características de alto cojinete y alta fiabilidad. El diseño de rueda desmontable fácil, tiene las características de baja generación de calor, baja tasa de fallas y fácil mantenimiento. El mecanismo giratorio está hecho con el proceso de molienda de engranajes de superficie de dientes duros, que es fácil de lograr un control de alta precisión.

Especificación de la rueda de tracción vertical HL230 con suspensión

Parámetro de rendimiento principal
Modelo		HL230-AC1600-24-22-FD-SM	HL230-AC2200-24-22-FD-SM
	Índice de Rendimiento	Parámetro	Parámetro
Motor de viaje	Tipo de motor	Motor de inducción AC	Motor de inducción AC
	Potencia del motor KW	1,6	2,2
	Voltaje V	24	24
	Corriente nominal A	47	105
	Par nominal Nm	5,66	6,26
	Velocidad nominal r/min	3250	2560
	Tipo de grabadora	Tipo de pulso	Tipo de pulso
Caja de cambios	Tipo reductor	Reducción de engranajes secundarios	Reducción de engranajes secundarios
Caja de cambios	Ratio reductor	22,07: 1	22,07: 1/27.31
Freno	Par de freno Nm	16	16
Freno	Tensión nominal	DC24	DC24
Rueda	Material de la máquina	Poliuretano/caucho	Poliuretano/caucho
Rueda	Tamaño DE LA RUEDA	230X75	230X75
Parte de dirección	Tipo de motor	Motor servo síncrono de imán permanente	Motor servo síncrono de imán permanente
	Potencia del motor KW	0,4	0,4
	Voltaje V	48	48
	Corriente nominal A	10,1	10,1
	Par nominal Nm	5,66	6,26
	Velocidad nominal r/min	3000	3000
	Tipo reductor	Reducción de engranajes secundarios	Reducción de engranajes secundarios
	Relación de reducción	200:1	200:1
	Tipo de grabadora	Encardado incmental/Codificador absoluto	Encardado incmental/Codificador absoluto
Otros	Ángulo Límite de dirección	Ninguno	Ninguno
	Velocidad de viaje m/min	0-105	0-105
	Tracción nominal N	1000	1080
	Capacidad de transporte Kg	1200	1200
	Peso neto Kg	91	92
Relación de reducción opcional: 14,5, 16,7, 27,31 Se utiliza para robots móviles (AGV), apiladores de palés, transpaletas, barredoras, camiones de trabajo aéreos, etc.

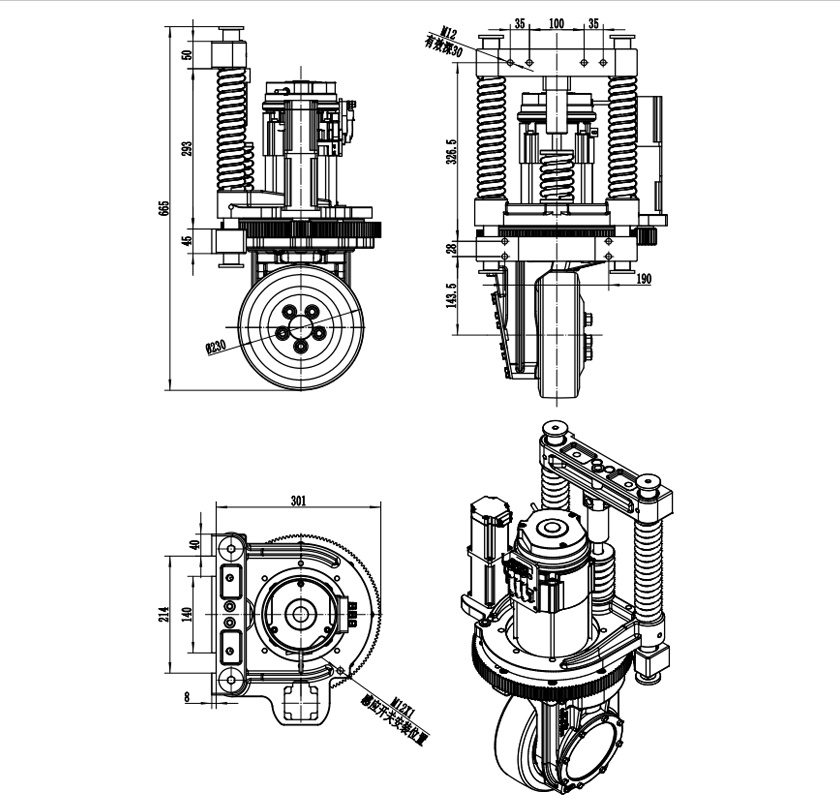

hl230 vertical drive wheel with suspension
